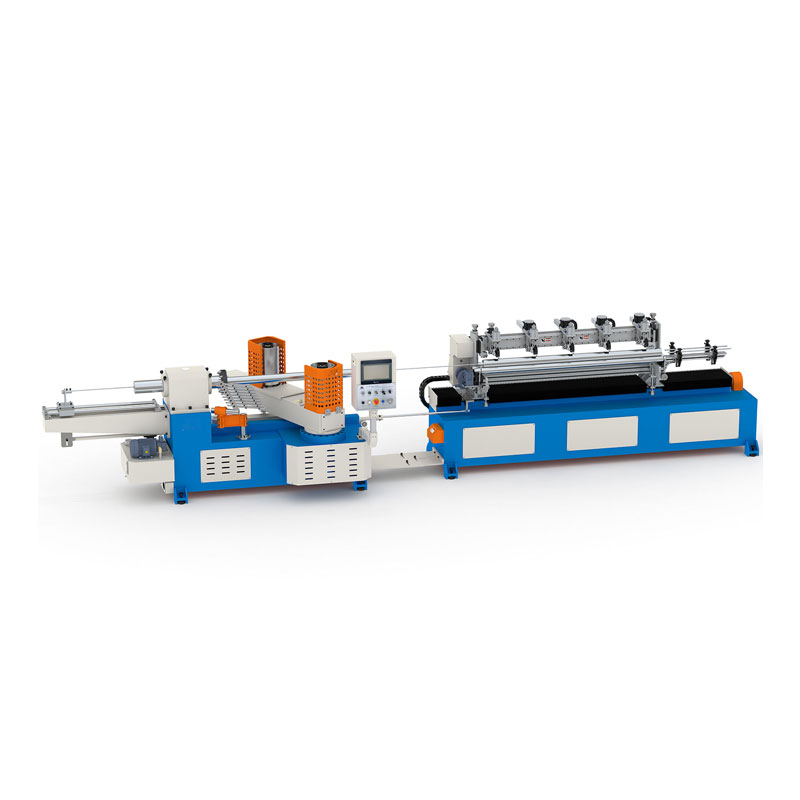

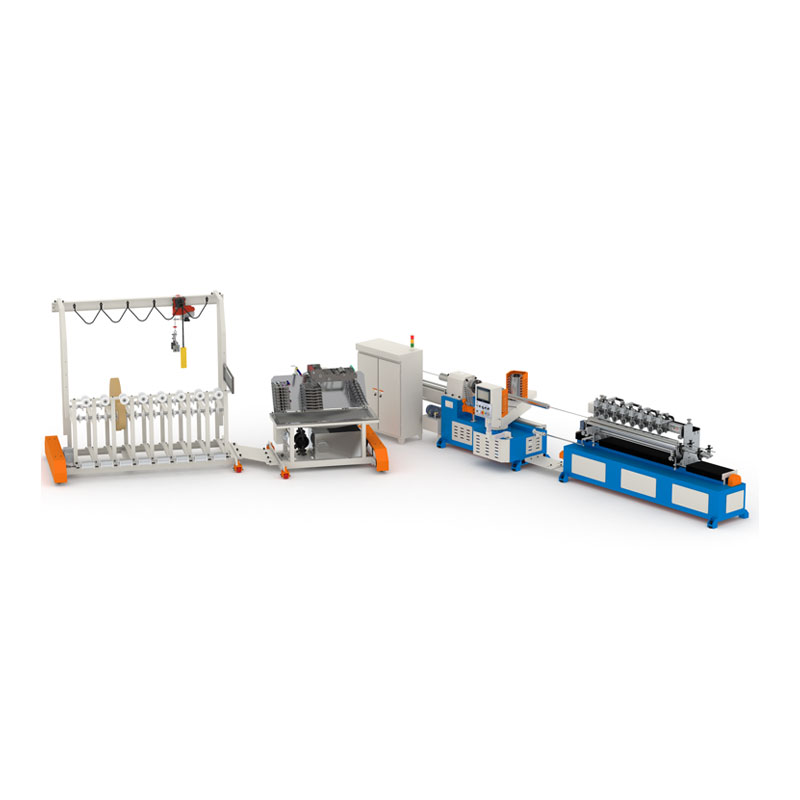

Máquina de fabricação de tubo de papel multi -cortador

A máquina de fabricação de tubos de papel com vários cortadores é amplamente utilizada na fabricação de latas de papel composto, núcleos de bobina pequena e tubos de papel de escritório. Eles podem obter processos simultâneos de conclusão de colagem, rolamento em espiral e de corte, com processos contínuos, eficientes e estáveis.

Função

A máquina de várias lâminas da série "E" fornece aos usuários soluções de produção de tubo de papel de alto desempenho com seu estilo de design simples e elegante, layout estrutural compacto e razoável e boa estabilidade do equipamento.

Normalmente, para fazer o tubo de papel 3 ”(ID76.2mm), espessura máxima da parede abaixo de 3 mm, o maior ID do tubo pode até 120 mm.

Usado principalmente para fazer tamanho pequeno e tubo curto, pode cortar em muitas seções por vez

Especificação da máquina

Características

1. O sistema de corte multi-faca pode cortar diretamente o tubo de papel de acordo com o comprimento definido sem a necessidade de corte secundário subsequente, economia de processos de economia e melhoria da eficiência

2. A máquina principal adota uma estrutura de aço espessada e passa por corte e soldagem de precisão secundária para garantir que o equipamento funcione de forma mais de forma estável e durável.

3. A unidade principal adota um redutor de engrenagem com baixo ruído, baixo calor, alta velocidade e alto torque.

4. O motor principal adota o controle inteligente de conversão de frequência vetorial para obter regulação de velocidade sensível e alta adaptabilidade de carga.

5. Equipado com um dispositivo hidráulico para ajustar a tensão da correia e equipado com um sensor de tensão da correia e um sensor de ângulo de correia para obter transporte estável.

6. Equipado com um sistema de corte síncrono, a mesa de corte é acionada por um parafuso de bola de alta precisão e um motor servo de alto desempenho.

7. Equipado com controle fixo do comprimento do pulso, com função de compensação de feedback front-end.

8. Adotando um sistema de controle de PLC duplo, controle de saída de IO e operação de função são controlados independentemente para melhorar a velocidade de resposta de corte e maior precisão de corte.

9. Adotando um novo painel de controle e uma interface de toque de host de tamanho grande.

10. Estrutura de transporte de papel inferior multifuncional, parada de quebra de papel.

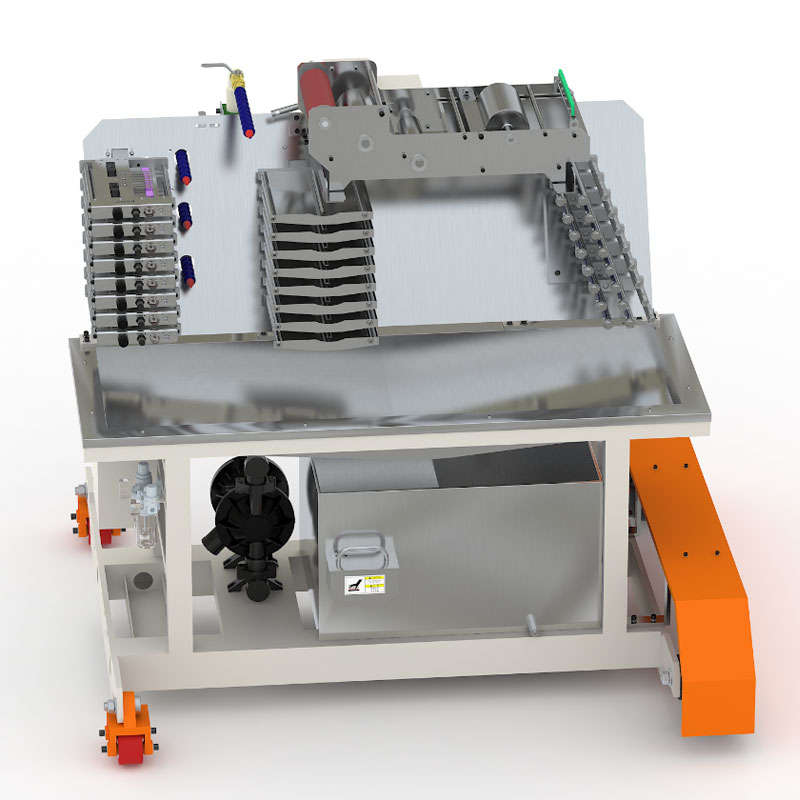

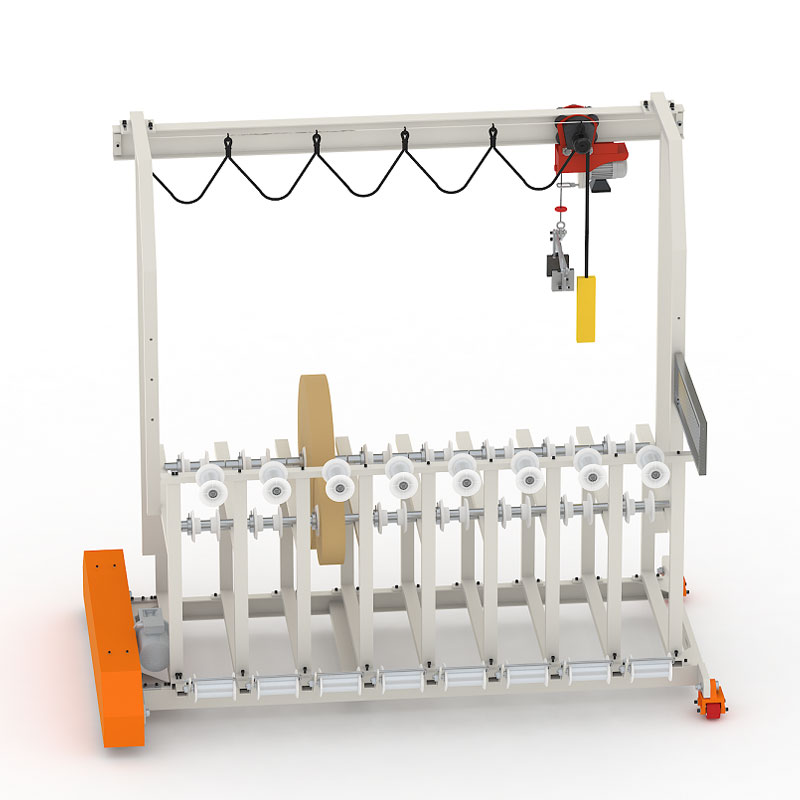

11. O suporte de rolo de papel integrado, o suporte da cola e os componentes de alimentação de papel são todos controlados eletricamente.

12. O design modular simplifica a conexão do circuito, tornando a manutenção e a substituição diária mais eficientes.

13. Equipado com dispositivo de instalação auxiliar do molde.

14. O módulo de rede opcional pode ser conectado a vários dispositivos e linhas de montagem para obter monitoramento e manutenção remotos, suportando o protocolo MODBUS TCP.

15. Suporta a configuração da unidade de vedação de calor e do sensor de marca de cor para atender a diversos requisitos de processo.

Detalhes da máquina

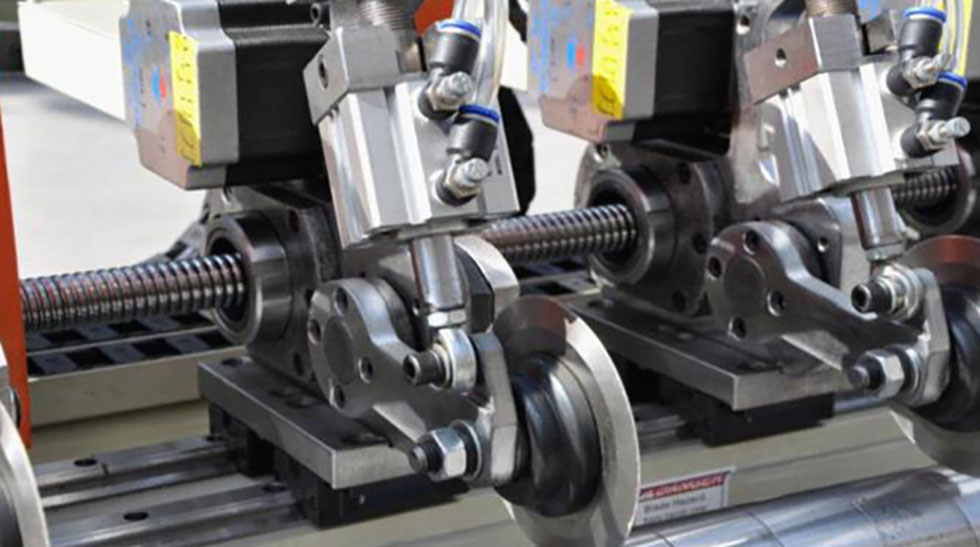

Dispositivo de cortador múltiplo, configuração opcional de ajuste automático de faca

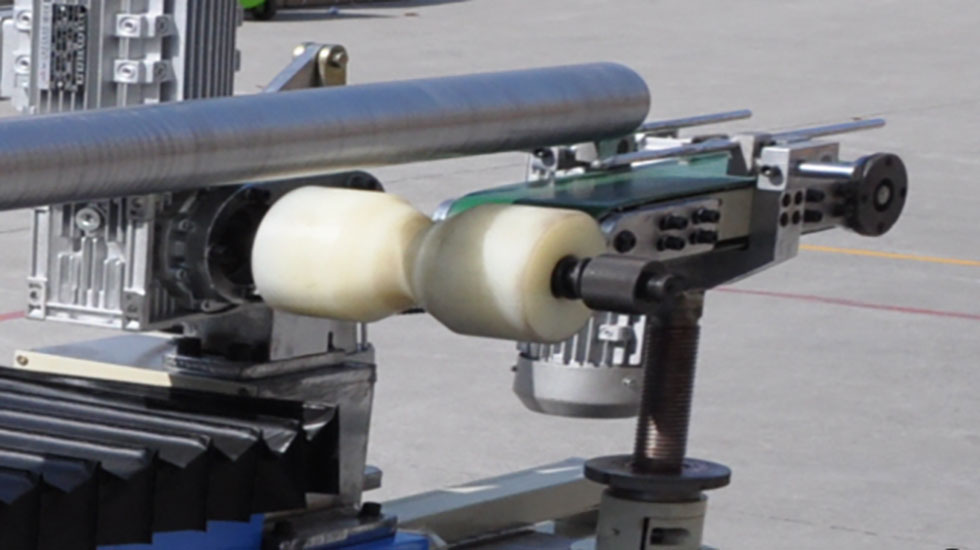

Dispositivo de transmissão do tubo de papel, transporta o tubo de papel cortado para o próximo processo

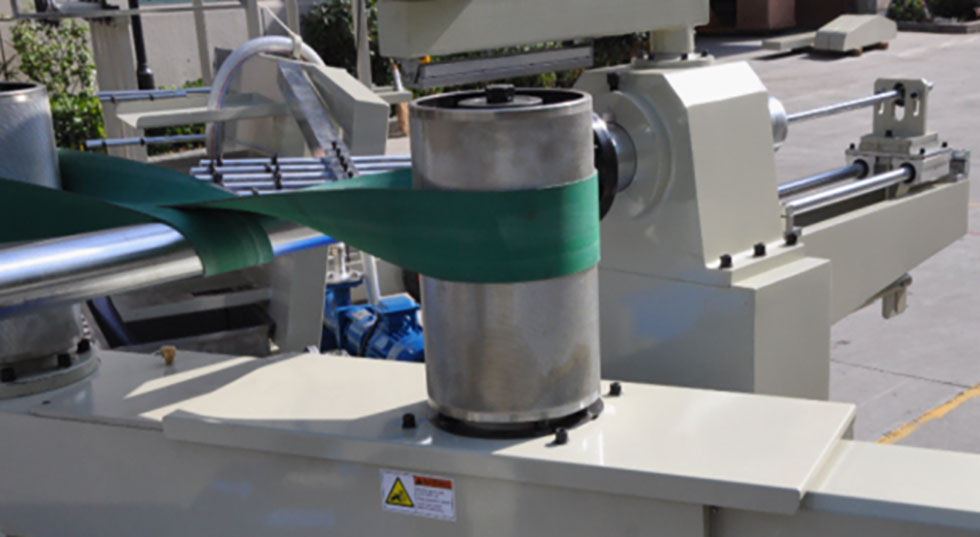

Centro de cinto hidráulico, tensão de correia auto-ajustável
