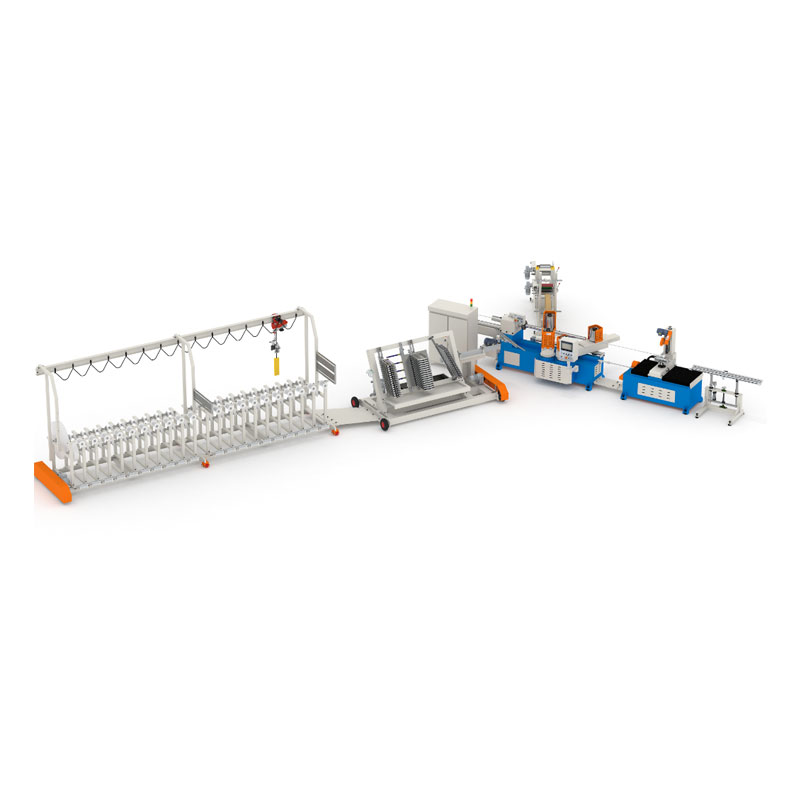

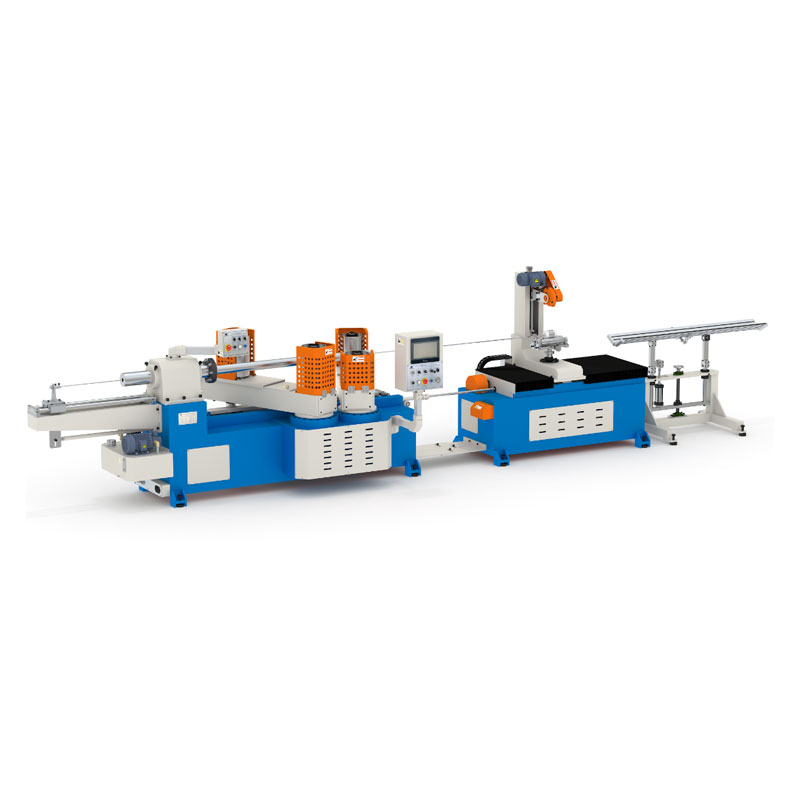

Máquina de fabricação de tubos de papel para serviço pesado

Pode ser usado para produzir tubos de papel de fibra química, várias latas de papel de estrutura composta e pequenos tubos de papel industrial. Esta máquina tem a capacidade de formar tubos de papel em espiral e integra as funções de colagem, enrolamento e corte em uma, tornando a operação eficiente e conveniente.

Função

Série "E" da máquina de fabricação de tubos de papel pesado, projetando idéia simples 、 compacto 、 estável.

Padrão para fabricar tubos de papel 3 ”(ID76.2mm), espessura máxima da parede abaixo de 10 mm, o maior ID do tubo pode até 200 mm.

Especificação

Características

1. Toda a estrutura da máquina é feita de placa de aço grossa e é soldada através do processamento secundário, o que melhora muito a estabilidade e a durabilidade do equipamento.

2. O principal sistema de transmissão adota uma estrutura de redução de engrenagem, que possui as características de baixo ruído de operação, baixa geração de calor, alta velocidade e alta torque.

3. Equipado com um inversor vetorial de alto torque para controlar o motor principal para obter uma operação de velocidade variável flexível e eficiente.

4. Equipado com uma tensão de ligação do mecanismo hidráulico e sensor de ângulo para ajustar automaticamente a tensão da correia para garantir uma operação estável.

5. Equipado com um sistema de corte síncrono que usa uma combinação de parafuso de bola e motor servo para obter operações de corte de alta precisão e alta resposta.

6. Equipado com um sinal de pulso e sistema de compensação de alimentação para garantir que o comprimento de corte seja sempre consistente em várias velocidades.

7. Através da arquitetura PLC independente dupla, o controle de sinal e o cálculo da função são separados para otimizar a eficiência de corte e a precisão do controle de comprimento.

8. A interface de tela de toque de tela de tela grande recém-atualizada torna a operação mais conveniente e a interface mais visível.

9. Equipado com um dispositivo de alimentação de papel inteligente, ele sente e interrompe automaticamente quando o papel quebra para impedir a mossoperação.

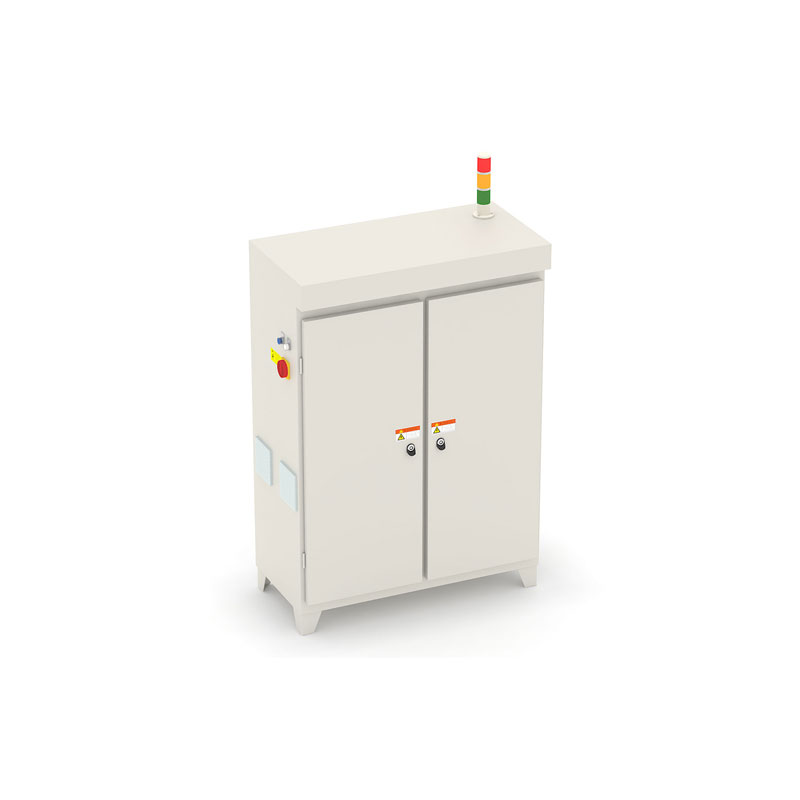

10. A estrutura integrada com controle eletrificado integra com eficiência o suporte do rolo de papel, o rack de revestimento de cola e o mecanismo de alimentação de papel.

11. O projeto modular da fiação elétrica de toda a máquina melhora a manutenção e a conveniência da substituição do sistema.

12. Ele suporta a expansão das funções de rede, conectando linhas de produção ou outros equipamentos e possui recursos de monitoramento e manutenção remotos e suporta o protocolo de comunicação industrial padrão Modbus TCP.

Detalhes da máquina

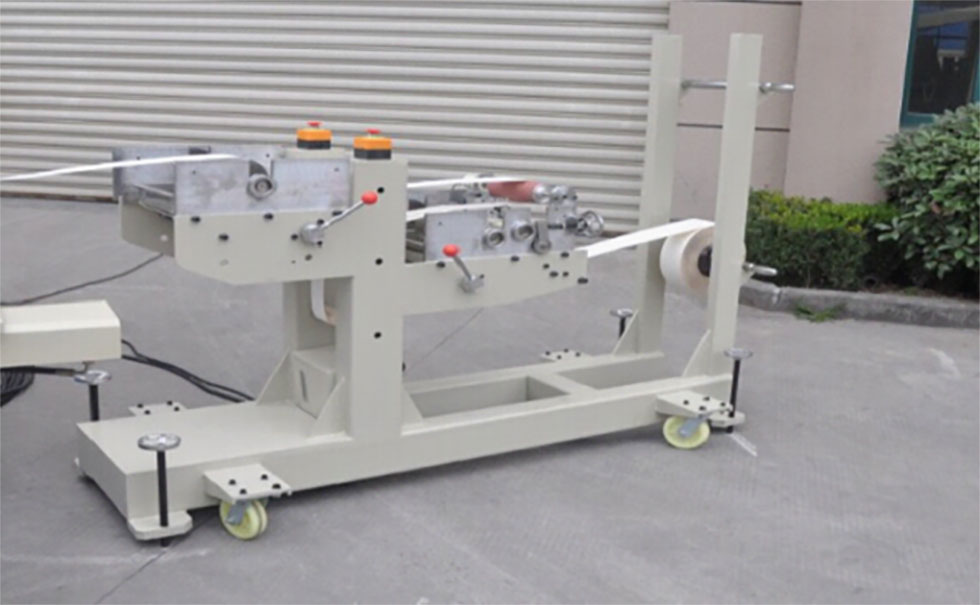

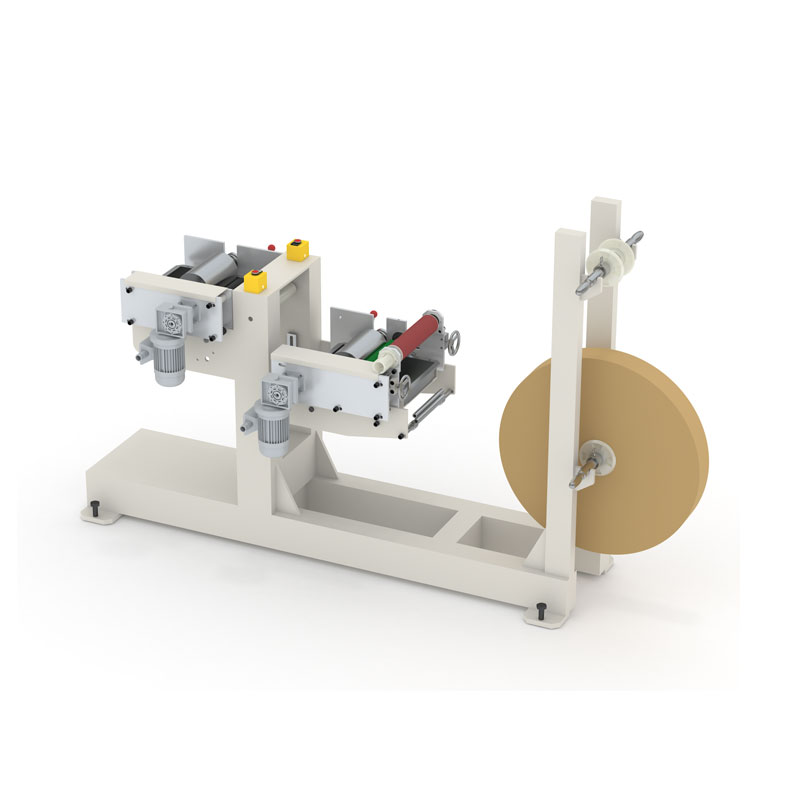

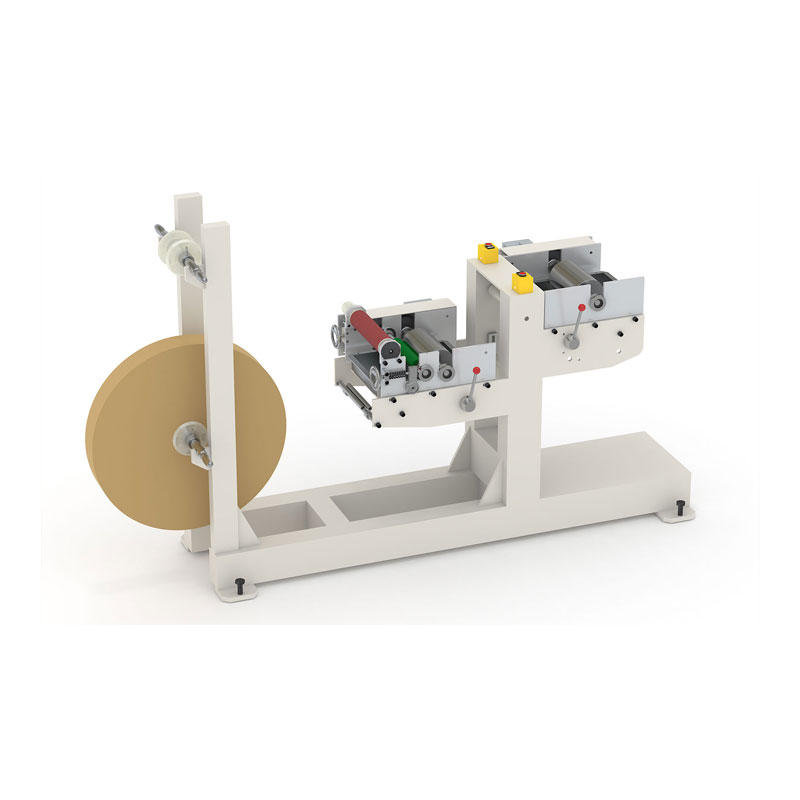

Sistema de alimentação de papel inferior multifuncional

Integra vários componentes-chave, incluindo dispositivo automático de bandeja de papel, módulo de colagem de um lado para o tipo de rolo, sistema de laminação de óleo lubrificante e comprimento de fita de papel baseado em codificador e módulo de detecção de velocidade para obter controle integrado da transmissão, colagem e monitoramento de papel.

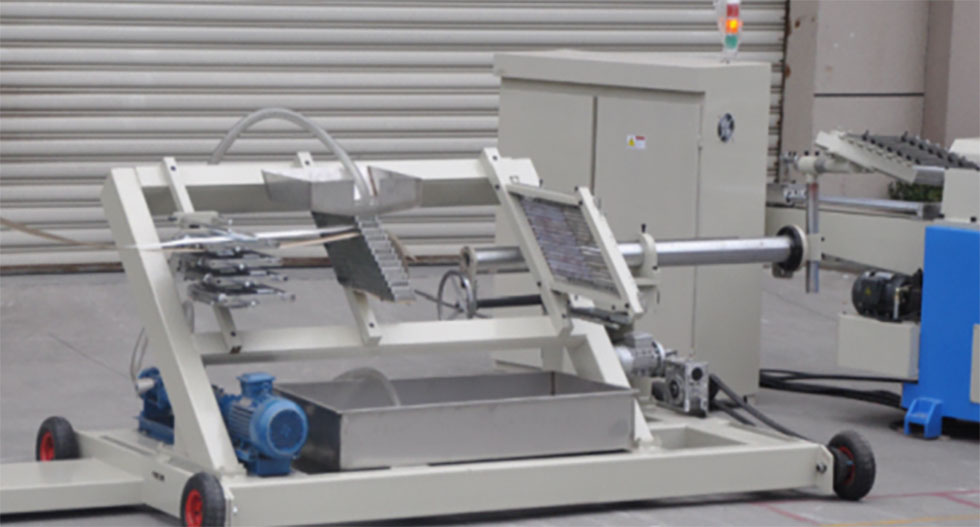

Configuração padrão Rack de cola em cascata de 16 camadas: (outros dispositivos de cola são opcionais)
Recursos: O rack de cola geral tem baixa altura e fácil de operar, usando uma bomba de cola de parafuso de 3kW para cola circulante e uma mangueira de poliuretano para raspar a cola.

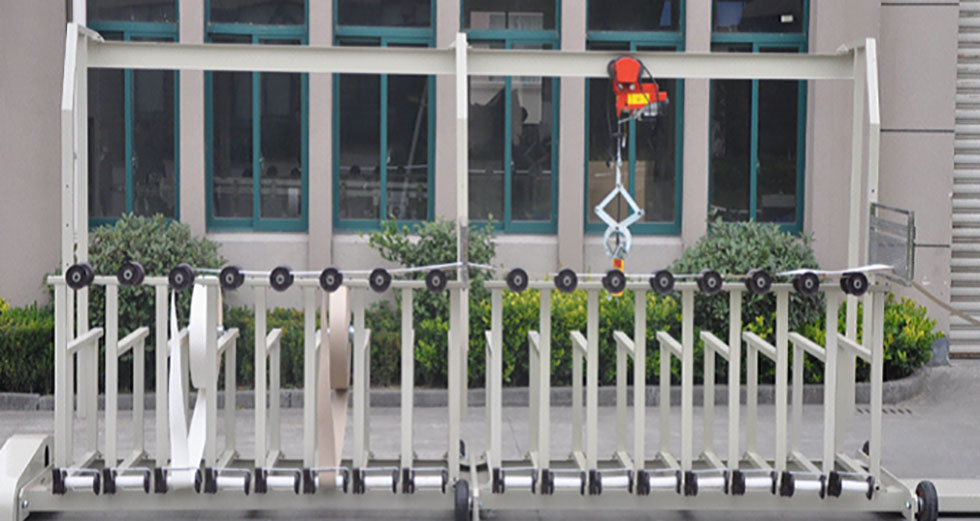

Configuração padrão de 16 camadas de 16 camadas de 90 graus bandeja de papel:
Recursos: A bandeja de papel é carregada por guindaste elétrica e a bandeja de papel é fácil de operar.
Com dispositivo de ajuste de ângulo de papel de papel.
O diâmetro máximo da bandeja de papel é de 1500 mm (personalizável acima de 1500 mm).
