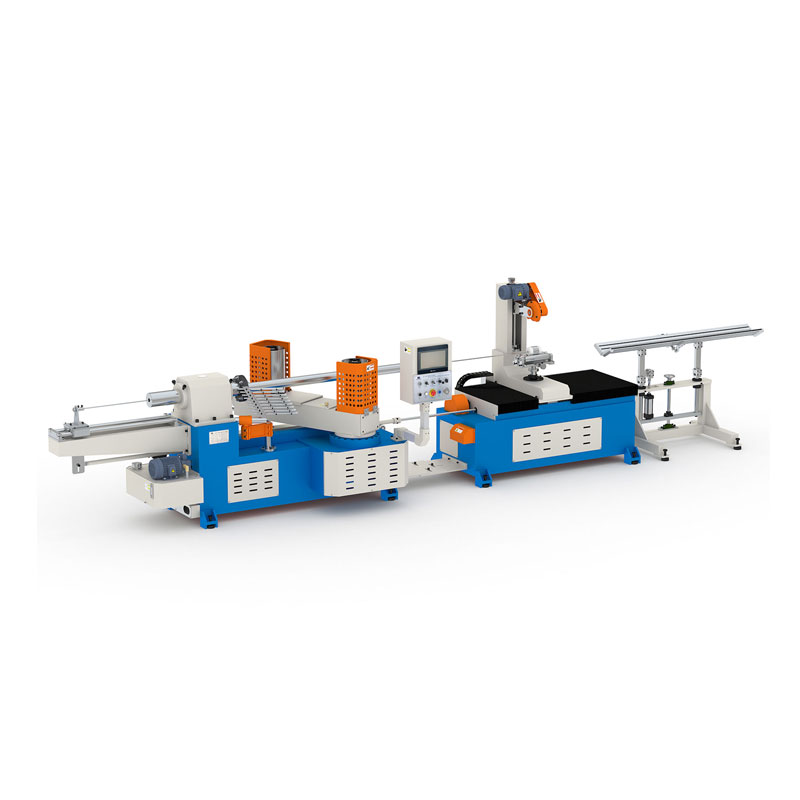

Máquina de fabricação de tubos de papel

A máquina de fabricação de tubos de papel é adequada para processamento de tubos de papel para vários fins, incluindo latas de embalagem composta, pequenos núcleos de rolagem de embalagem e tubos de papel para material de escritório. Ele integra colagem, rolamento e corte em uma máquina para fabricar com eficiência tubos de papel espiral.

Descrição da função:

Máquina de fabricação de tubos de papel PTE2-120, o design geral busca estrutura compacta, operação estável, simplicidade e eficiência e é fácil de operar e manter.
A produção padrão de tubos de papel de 3 polegadas (diâmetro interno 76,2 mm) com uma espessura inferior a 10 mm, o diâmetro interno máximo do tubo de papel de produção é de 200 mm.

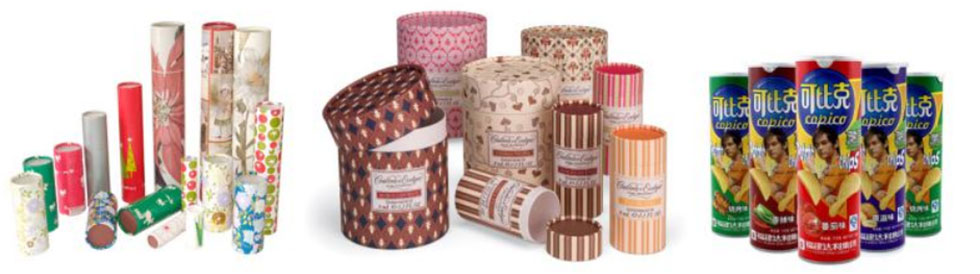

Referência de uso da produção: tubos de papel para fibra química, várias latas compostas de embalagem, vários pequenos tubos de núcleo de papel industrial.
A produção de tubos de papel em espiral é concluída de colar, enrolamento e corte conforme necessário.

Especificação

Recursos do produto

1. A estrutura da estrutura é feita de aço de alta resistência, corte e soldagem CNC, garantindo forte rigidez, pequena deformação e operação mais suave de toda a máquina.

2. O acionamento principal adota a superfície da engrenagem endurecida Redução de engrenagem de banho de óleo cheia, que tem as vantagens da operação silenciosa, baixo calor e acionamento forte

3. O motor principal adota regulação de velocidade do inversor de alta torque vetorial. Alcançar o controle preciso da velocidade

4. Equipado com dispositivo de tensionamento da correia hidráulica, sensor de tensão da correia, sensor de ângulo de correia, que pode corrigir automaticamente o estado da correia e melhorar o equilíbrio de corrida.

5. Equipado com sistema de cisalhamento síncrono CNC, a mesa de cisalhamento é acionada por parafuso de bola de precisão e motor servo de alto desempenho.

6. Equipado com controle de comprimento fixo de pulso e com função de compensação de feedforward, para garantir a consistência precisa do comprimento do tubo de papel em diferentes velocidades

7. Adotando sistema de controle de PLC duplo, controle de saída de IO e operação de função são controlados separadamente para otimizar a velocidade da reação e a consistência do comprimento do sistema de corte

8. Equipado com um novo painel de operação, tela de toque de toque de tamanho grande de tamanho grande operação da interface humana-máquina. 9. Equipado com dispositivo de alimentação de papel inferior multifuncional, função de parada automática de quebra de papel

10. Sistema de transmissão de correia de papel integrado, todos os ajustes são controlados uniformemente pelos atuadores elétricos.

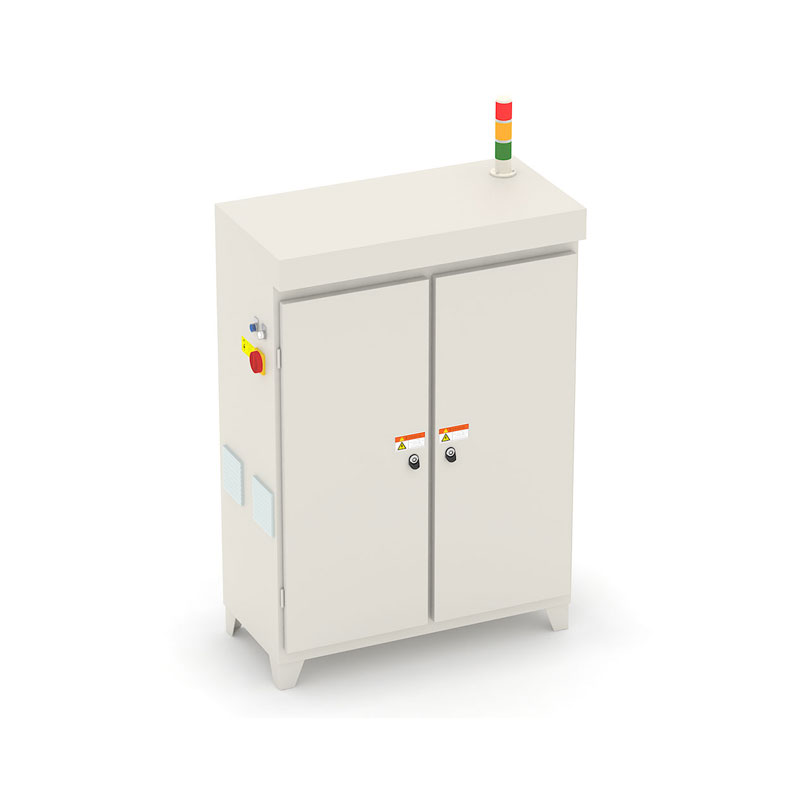

11. Projeto elétrico modular, estrutura razoável, manutenção mais eficiente e conveniente.

12. Apoiar a expansão da rede industrial, pode realizar o controle de ligação do equipamento e a manutenção remota, compatível com o Modbus TCP.
