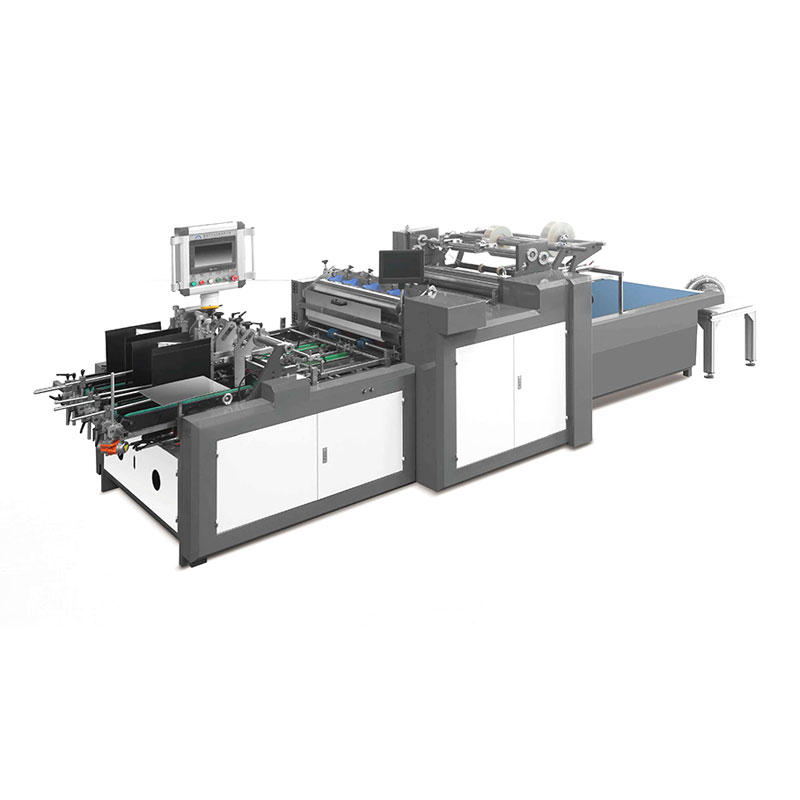

Máquina de patch de janela de linha dupla

A máquina de patch de janela de linhas duplas TC-1080B é amplamente usada no patch de filme para ser embalado com ou sem a janela da caixa de vinho .gift caixa.napkin box.Cossmetic Box etc. também pode realizar a função da colagem de papel, patching de filme, corte de filmes e coleta de papel antes de dobrar as caixas. A máquina passou o certificado do sistema de qualidade ISO9001 e está em conformidade com o padrão de segurança CE europeu.

Especificação da máquina

Introdução geral

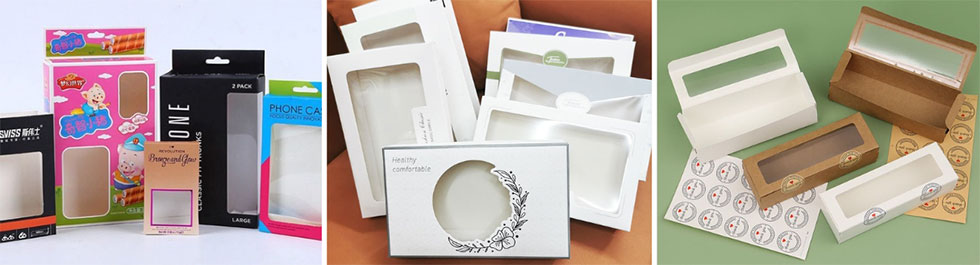

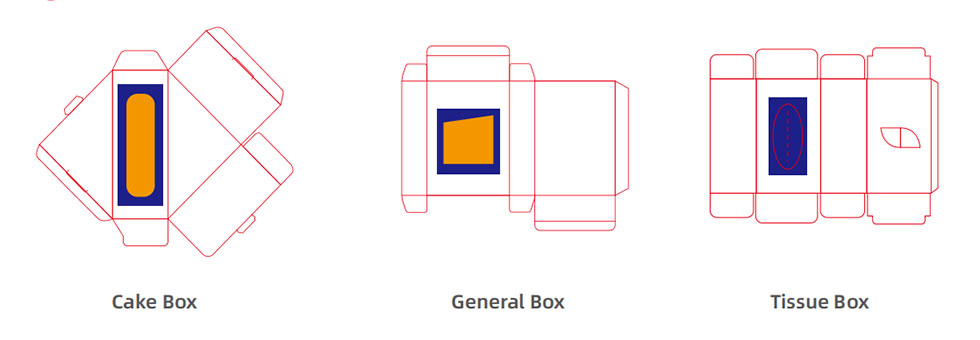

A máquina de patch de janela de linha dupla TC-1080B é adequada para laminar produtos de papel com janelas ou sem janelas, como caixas de telefonia móvel, caixas de vinho, caixas de presente, caixas de guardanapo, caixas de cosméticos, caixas de brinquedos infantis, caixas de roupas, etc.

1. Com a função de coleta de janelas de filme plano, a velocidade de canal duplo pode atingir 42.000 folhas por hora, alcance de espessura do filme 0,03-0,25mm, largura do filme de 30 a 900 mm. A precisão atinge ± 1 mm.
2. A função de corte de filme plana, pode ser usada para colagem de filmes de caixa de papel.
3. Adote o sistema servo completo para melhorar a precisão e a estabilidade da colagem.
4. Equipado com controlador de movimento de servo de alta precisão, redutor planetário dedicado ao servo de alta precisão.
5. Sistema elétrico de marca internacional, operação de toque humanizada em tela grande.

Recursos por peças

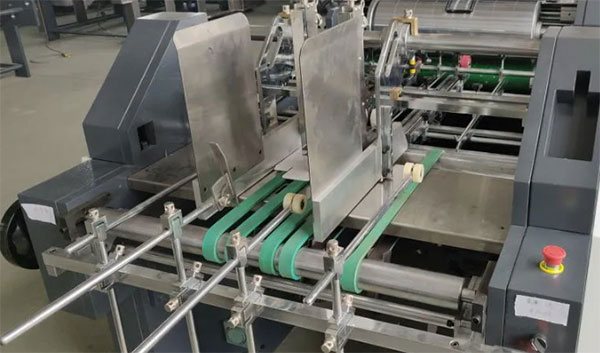

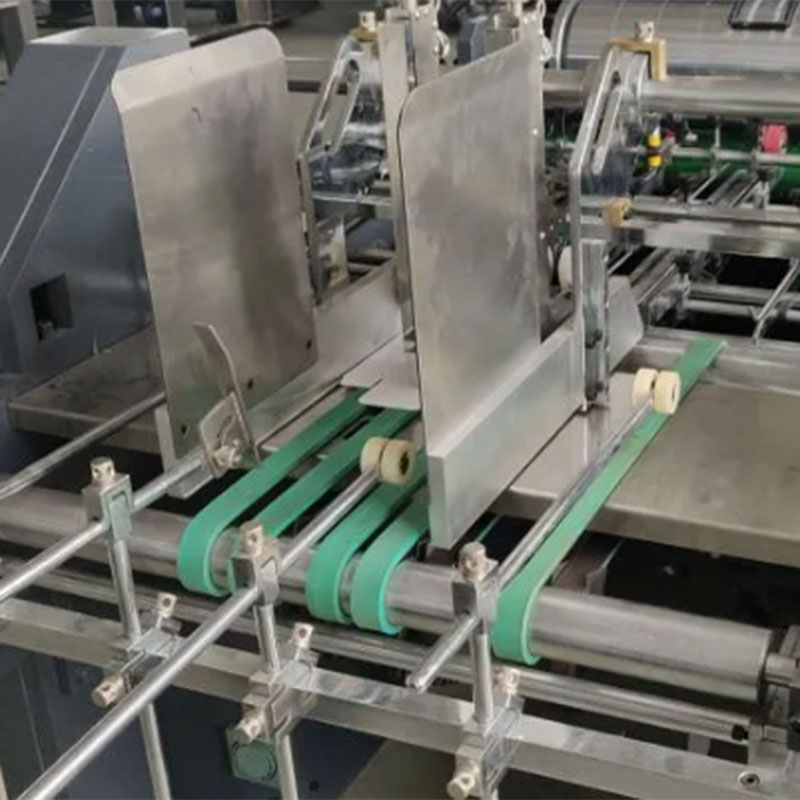

Seção de alimentação

A parte de alimentação de papel é controlada por um motor servo. A pilha de papel se move intermitentemente com o suporte do papel. O cinto tem uma vida útil longa e pode se separar gradualmente e transportar produtos de papel para a parte de alimentação de papel de maneira estável e ordenada.

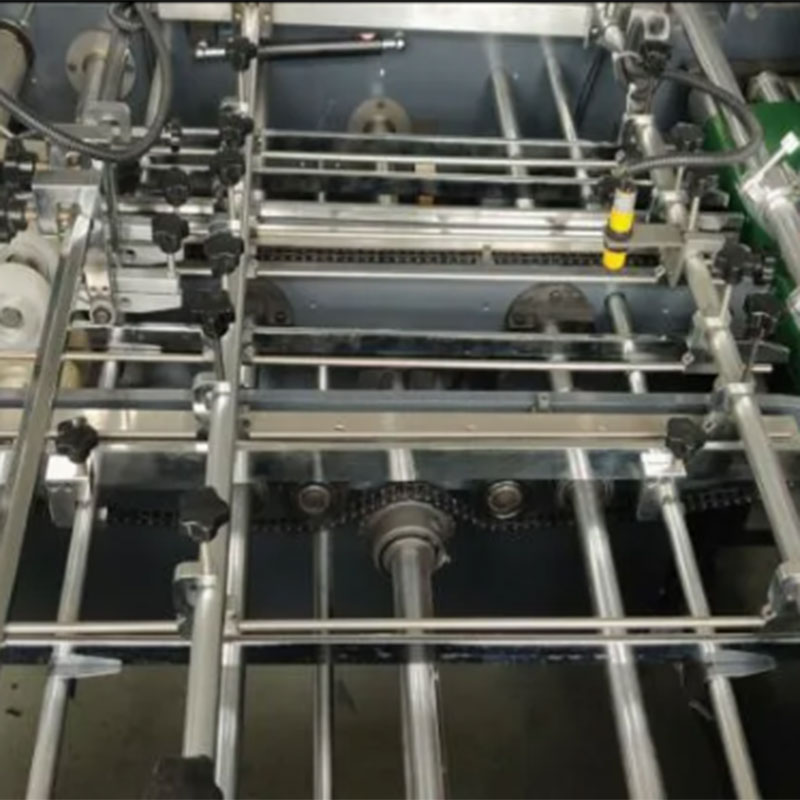

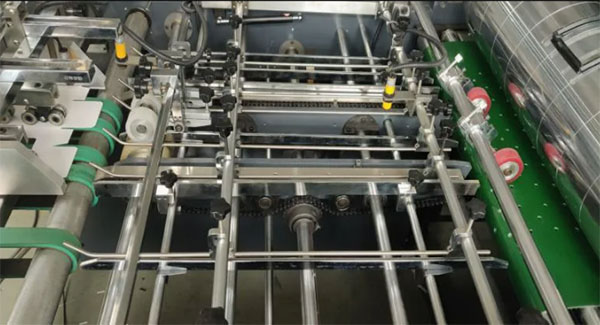

Seção de transmissão

Controle de servo de papel duplo, o mecanismo de alimentação de papel é equipado com duas correntes de transporte com blocos de pressão, os blocos de pressão podem ser ajustados para frente, para trás, esquerda e direita de acordo com a forma do papel e equipados com 2 sensores fotoelétricos para detectar o papel no tempo.

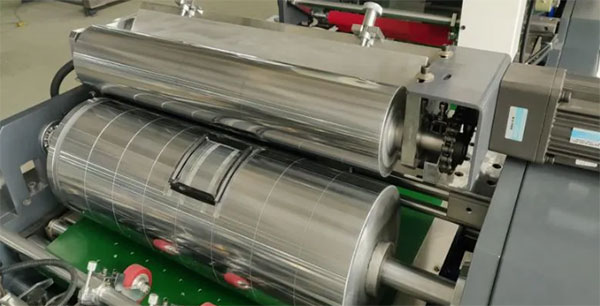

Seção de colagem

A seção de colagem é controlada por servo e a seção de colagem é controlada separadamente. Adota uma estrutura de colagem local ajustável de acordo com os requisitos de produtos de papel. A quantidade de colagem e a posição de colagem podem ser facilmente ajustadas para economizar cola. A seção de colagem é fácil de retirar e limpar. O rolo de colagem sobe automaticamente e para de colar quando a máquina é interrompida ou há uma falta de folhas. Quando a máquina é interrompida, a seção de alimentação de papel afunda automaticamente e a cola não é fácil de ser impressa na correia transportadora.

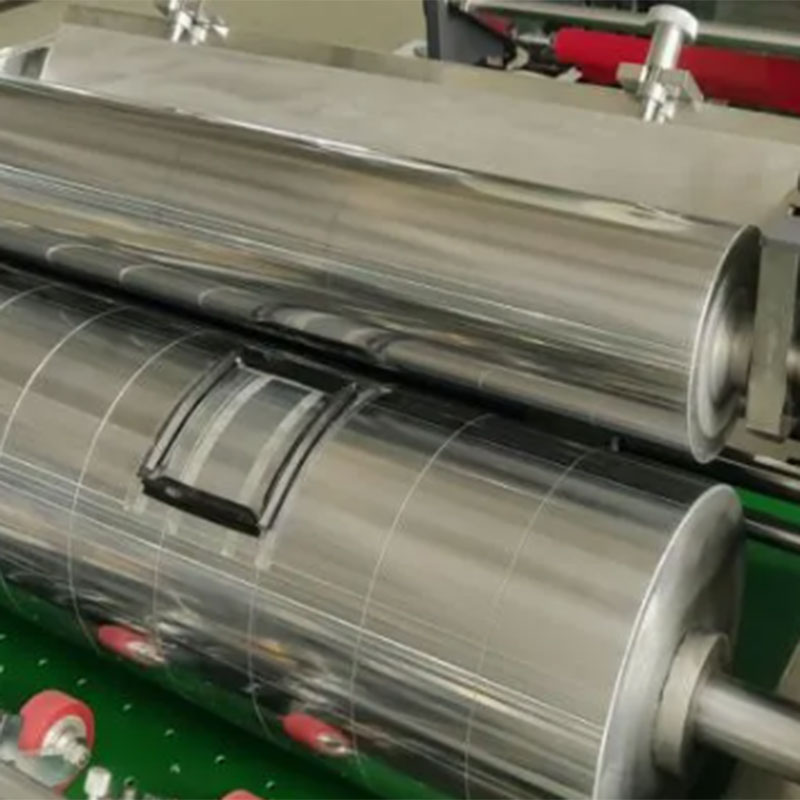

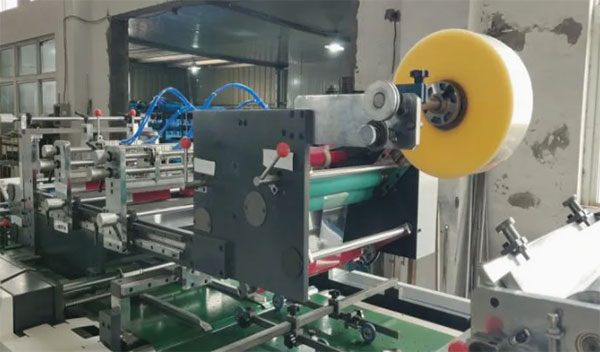

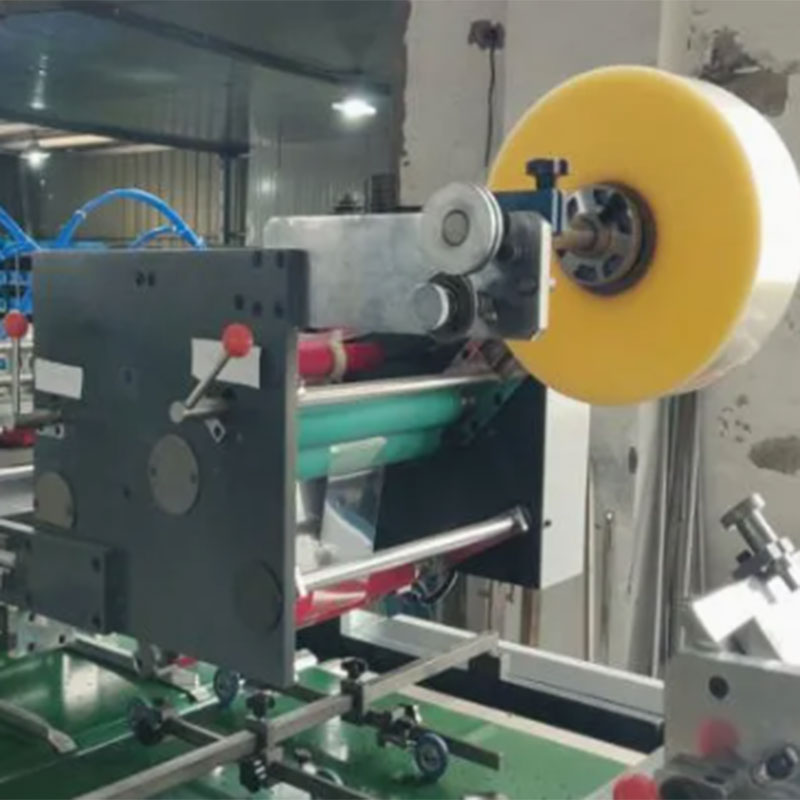

Seção de corte de filmes

O rolo de corte de filme tem duas facas, uma faca superior e uma faca inferior, que completam a segmentação do filme. O rolo de sucção suga o filme no rolo de sucção abaixo.

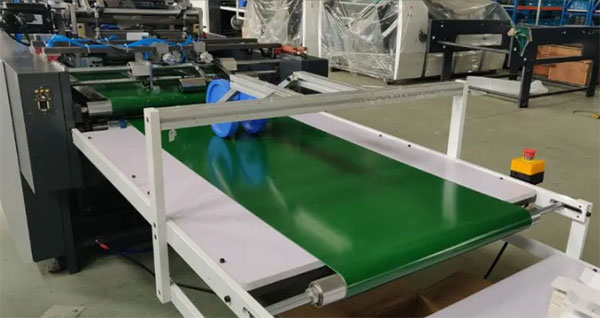

Seção de recebimento

Os produtos de papel com filme de janela são enviados para o cinto na mesa de coleta de papel pela correia plana do transportador e os produtos de papel são empilhados e coletados.
