Máquina de laminação de gravação automática

A máquina de laminação de gravação automática resolveu efetivamente o maior ponto de dor na indústria de impressão de fotos: a incapacidade de atender aos requisitos de proteção ambiental. Verde e ecologicamente correto, ajude sua empresa a alcançar o desenvolvimento verde e sustentável! Mecanismo inovador de relevo de quatro roladores, troca de um botão de várias texturas, melhora a eficiência.

Parâmetros técnicos

Características

A máquina de laminação automática de gravação automática YFMA-590/760Y é um produto clássico de nova estrela por muitos anos. É um novo modelo automático projetado especialmente para o tamanho pequeno e pequenos problemas em lote no mercado, especialmente para tags, imagens, impressão digital, impressão comercial, livros, laminação autoadesiva. Equipado com um sistema de prensagem automática para aprimorar a superfície de papel requintada e refletir maior valor.

1: alimentador de deslocamento de alta velocidade para garantir uma operação rápida e estável
2: Alto grau de inteligência, toda a máquina é controlada pelo PLC e pelo homem-máquina, e cada parte é convertida em frequência e ligada ao servo para garantir a sincronização da velocidade e fácil para uma pessoa operar.
3: alta velocidade, alta eficiência e operação simples
4: laminação e gravação em uma máquina

Estrutura da máquina

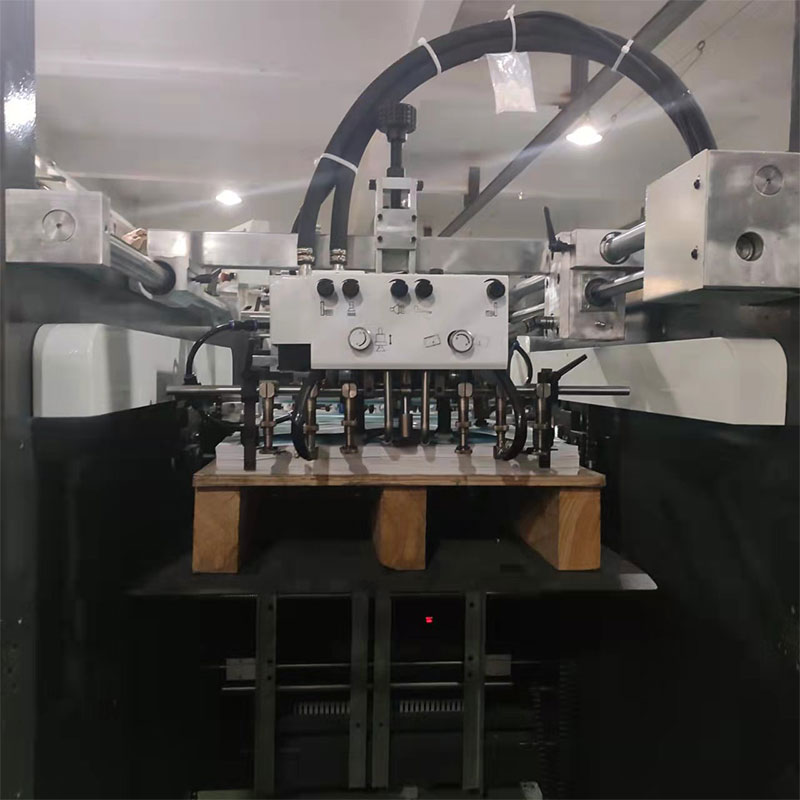

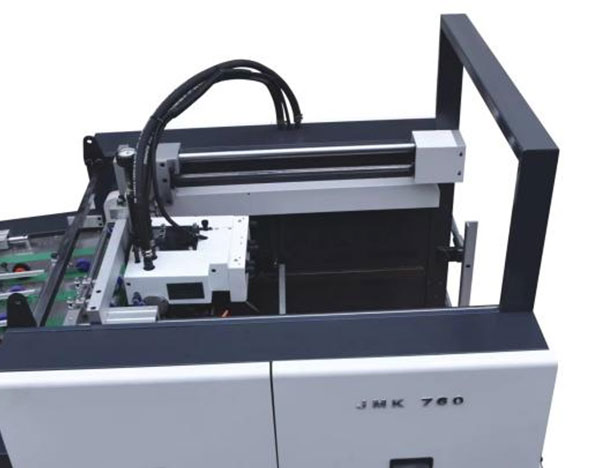

1. Sistema automático de alimentação em papel.

O alimentador de papel é uma parte importante da máquina de laminação. A função do alimentador de papel é separar o papel um por um automaticamente, com precisão, constante e periodicamente, e continuamente enviá -lo para a posição regular de posicionamento.

O método de alimentação de papel desta máquina é a alimentação contínua de papel, que tem as vantagens de alto grau de automação, estrutura compacta, bom desempenho, operação conveniente, alimentação precisa de papel e alta precisão. Os principais componentes do alimentador de papel incluem a ponte de alimentação de papel, a cabeça de alimentação de papel, a mesa de empilhamento, o sistema de elevação e o sistema de transmissão.

(1) adotar o sistema de sucção de ar livre de vácuo sem óleo;
(2) alimentador de deslocamento de alta velocidade para garantir uma operação rápida e estável
(3) Ajuste da velocidade de conversão da frequência de passo para entrega de papel

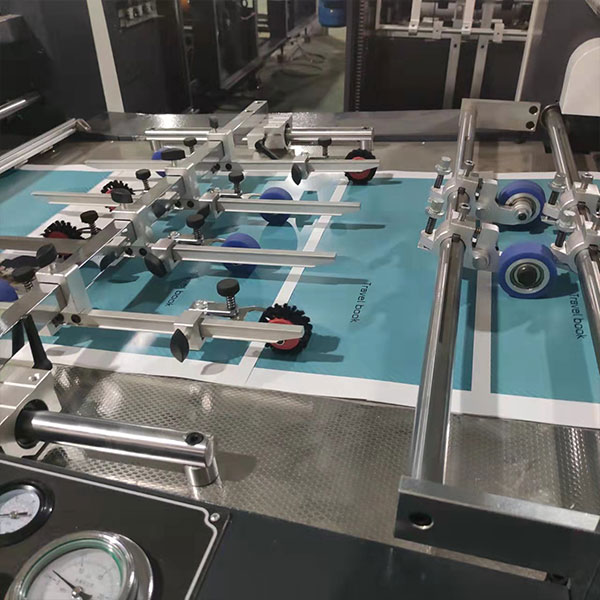

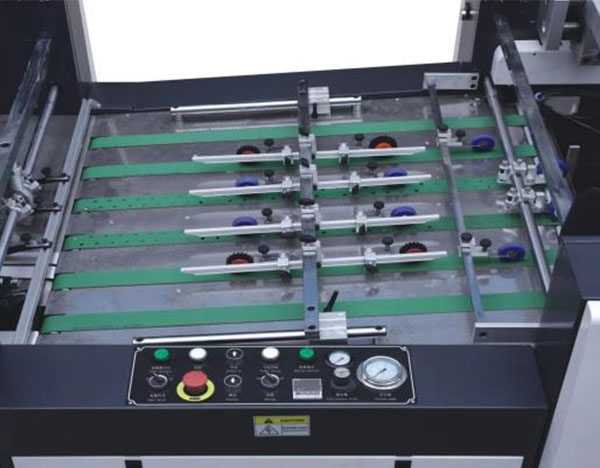

(4) A tabela de transporte de papel da linha de produção é posicionada e transmitida por sucção a vácuo para garantir um transporte suave, arrumado e estável;
(5) a tabela de alimentação de papel está equipada com dispositivos de proteção de limite superior e inferior; Levantamento rápido manual;
(6) a tabela de alimentação de papel possui um sistema de alimentação de papel de reabastecimento automático;

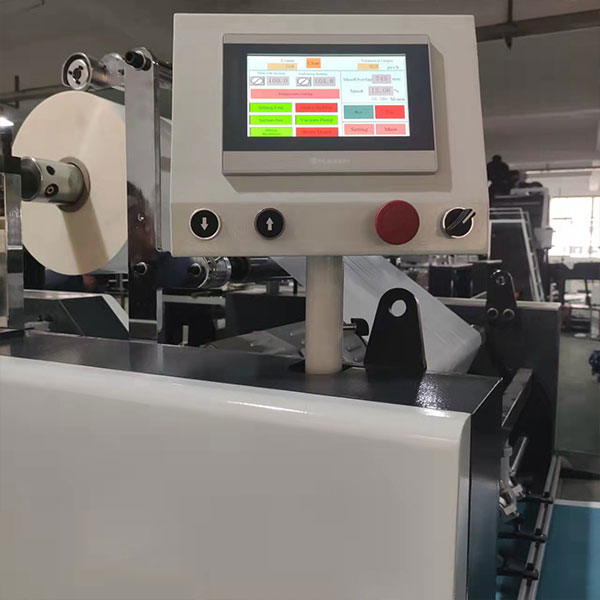

(7) Tecnologia de servo, controle de PLC e controle centralizado do sistema de interação humano-computador. Erro de empilhamento de papel ± 2mm;
(8) Sistema de posicionamento de manômetro frontal e lateral.

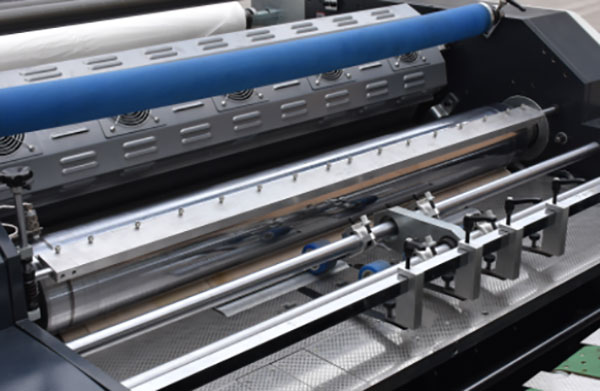

2.Main host

(1) toda a máquina adota a correia síncrona de alta precisão e alguma transmissão de cadeia importada;

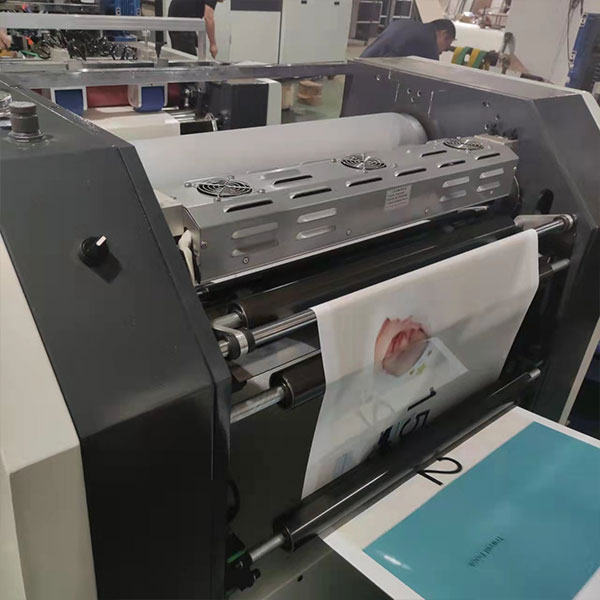

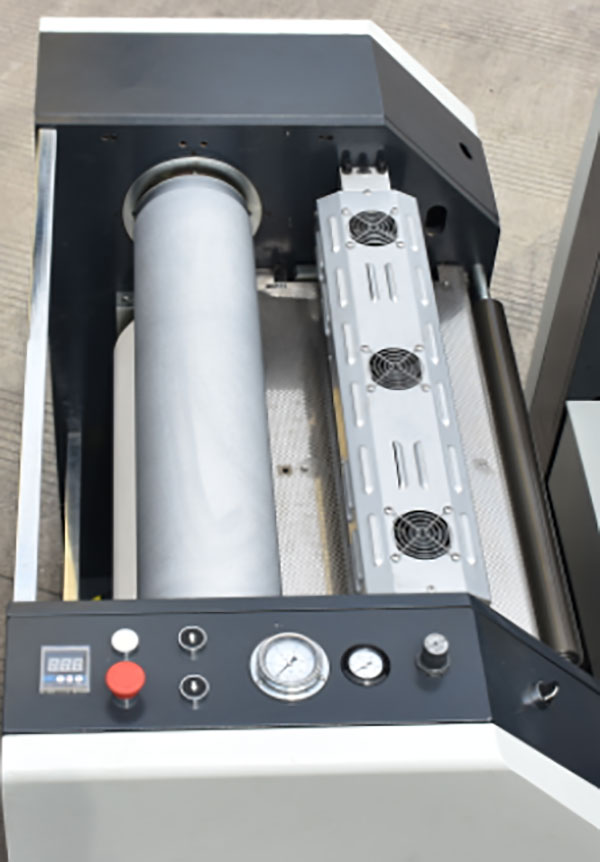

(2) rolo de aquecimento composto de 320 mm, combinado com o sistema de aquecimento de energia variável eletromagnética;
(3) Rolo de pressão de silicone importado de 300 mm, que possui boa resistência à temperatura e pressão e desempenho antiaderente;
(4) aquecimento eletromagnético
(5) Rolo reto de filme
(6) Medidor de temperatura externo
(7) pressão hidráulica automática
(8) Sistema de falta de papel e quebra
(9) Dispositivo de segurança de ímã anti-debris, proteja o rolo de ferro.

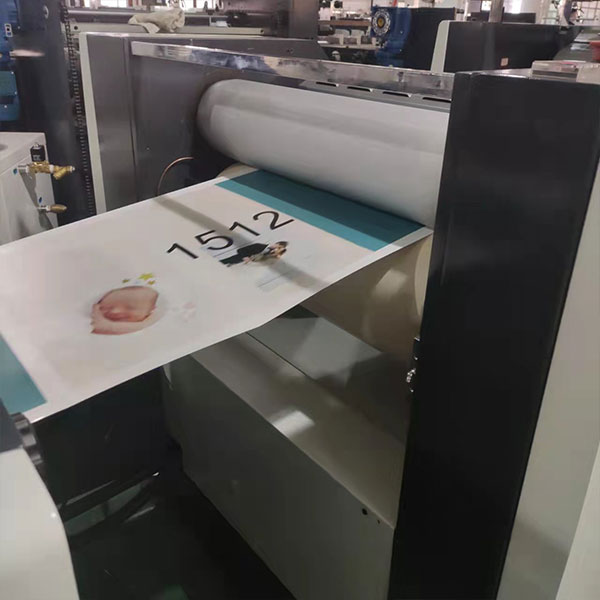

3. Sistema de incorporação

(1) Você pode escolher seda e esfregar ou padrão personalizado
(2) o pré -theating torna o efeito melhor
(3) moldagem por pressão a frio, mais características 3D

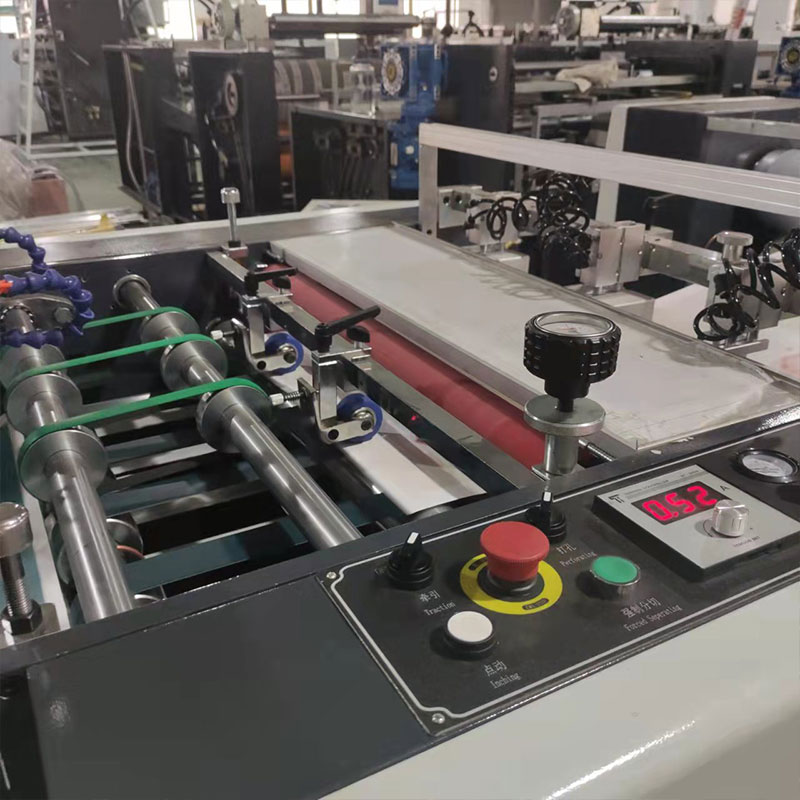

4. Sistema de separação

(1) Sistema de perfuração traseira
(2) sistema anti-curva
(3) sistema de corte perfurado pneumático
(4) Slot para o rolo de separação
(5) Adote o sistema de controle centralizado de toda a máquina para realizar uma quebra pneumática precisa
(6) Controle de embreagem em pó magnético

5. Automático empilhador de papel

(1) sistema de entrega de papel ondulado de papel fino, dispositivo estabilizador de papel de sucção a vácuo para manter o papel estável;
(2) Levantamento rápido manual da tabela de recebimento
(3) os dispositivos de proteção de limite superior e inferior da tabela de recebimento;
(4) o dispositivo de abaixamento automático da tabela de entrega e o sistema de parada e alarme em papel no limite da entrega;
(5) contagem cumulativa automática de papel;
(6) o sistema fotoelétrico pneumático de alta velocidade é adotado, e o artigo é tomado com precisão e ordenada;

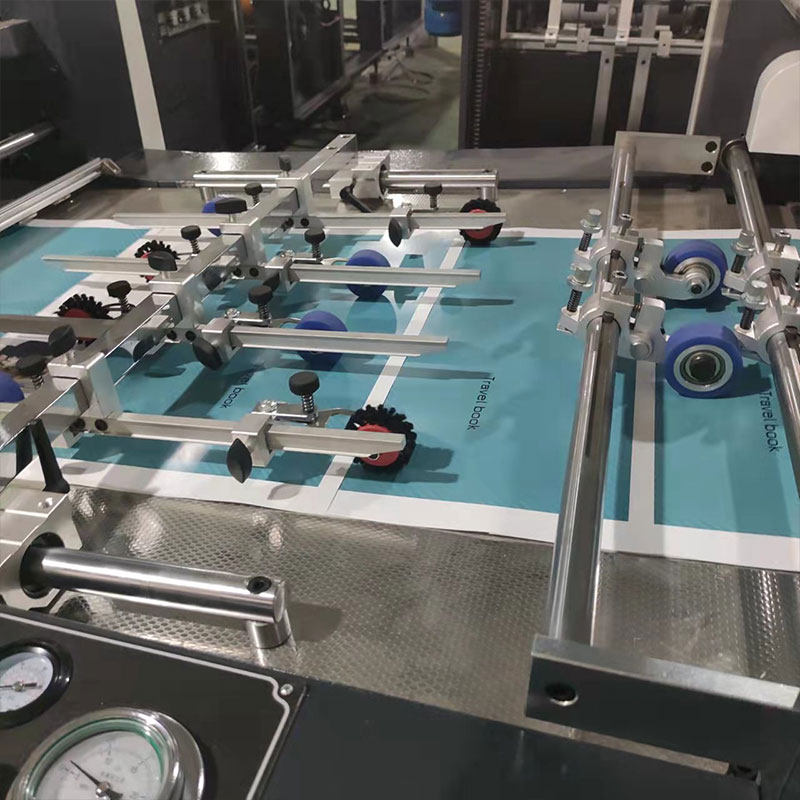

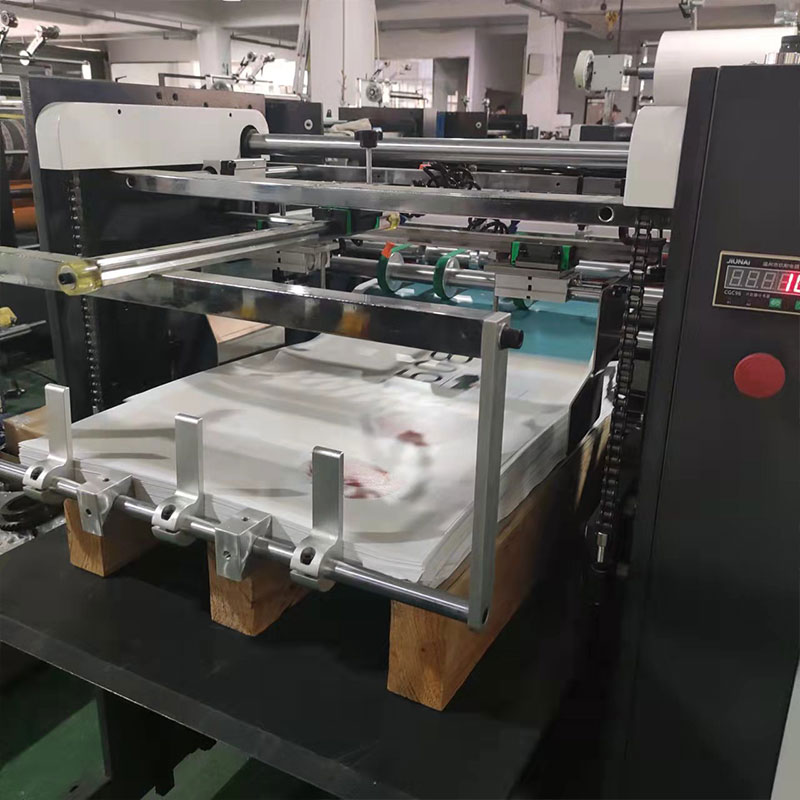

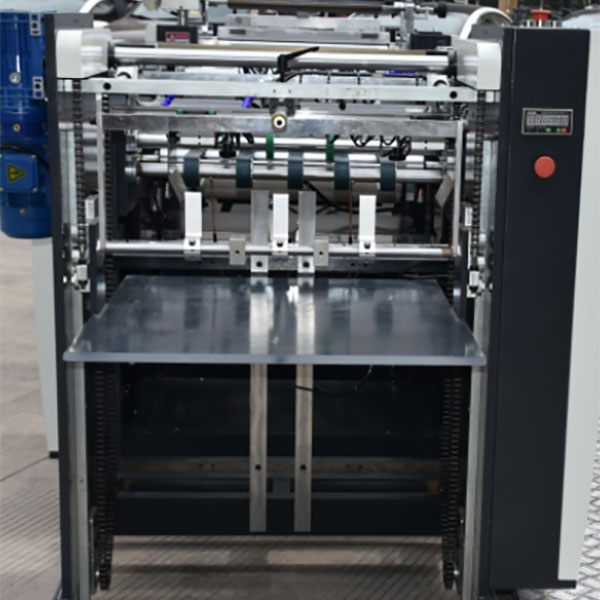

Mais fotos
